Ремонт редуктора МБ-2 Нева старого образца 1994 года выпуска

Редуктор был разобран, устройства разблокирования колёс демонтировано.

Разбор редуктора.

Теперь необходимо было подобрать цельную выходную ось.
После разборки выяснилось, что цельная ось от редуктора мотоблока МБ-1 не подходит.
Причина, несовпадение количества зубов на звёздочки.
В МБ-2 Нева их 19, а в МБ-1 их 17. Из за этого скорось работы с использованием МБ-1 выше.
Было принято решение выточить новую ось, подобрать и приварить звёздочки с меньшим количеством зубов.
Цепь была укорочена на пару звеньев.Также старая составная ось (две полуоси) была сварена в целую полуось. На фото сверху.

В результате подошла звёздочка от мотоцикла ИЖ (от ИЖ-Планета не подходит, не тот шаг зуба) с 15 зубами.
Была выточена ось и приварены звёздочки.
Внимание! Звёздочки необходимо приваривать не по центру, а со смещением к одному из концов вала.
На таком же расстоянии как и на старой полуоси. Причём ижевские звёздочки тоньше и было принято решение
приварить их по наружной стороне роликов цепи. Сборка редуктора.

Кроме этого на редукторе были заменены все три подшипника с отечественных на японские.
Все подшипники поставлены закрытые.
Также были заменены нижние сальники.
Для удобства разборки-сборки были заменены все болты со шлицами под отвёртку, на антологичные со шлицами под ключ.
Испытания.Первые испытания неудачные. Как я и опасался из-за неправильно приваренной звёздочки (приварили по центру, а надо было со смещением) Колёса сразу попытались встать по центру и сместили звёздочку. Как результат обрыв цепи и срезало зубья у звёздочки. Пришлось искать кусок цепи и замок под цепь. Замок купил на базе запчастей для сельхозтехники, а цепь в запчастях для мотоблоков (от МБ-1).
Так же пришлось заново делать вал со звёздочкой. Не стал делать самостоятельно, а заказал в фирме "Подольск-привод". Сделали за неделю и прилично. Встал в 3500 р. Пришлось только немного довести по месту, чтобы подшипники одеть (пришлось немного прослабить).

Редуктор с новой осью.

Когда стал монтировать, обнаружилась другая проблема. Все внутренние оси сидят на втулках. Одна из них вчистую сносилась. Из-за этого произошел сильный износ звёздочки (с выщебленками). Ещё две лопнули. Втулки оказались капролоновые.

Пришлось покупать капролон (пруток, лучше маслонаполненный с добавлением дисульфида молибдена, втулки из него прочнее) и точить втулки. Заодно выточил запасной комплект на весь редуктор. Втулки 3 типоразмеров. Маленьких 4 шт., средний 2 шт., большая -1 шт.

Сегодня собрал и предварительно испытал на сухую (масло в редуктор не заливал). Работает (ничего не клинит). Во время разборки разбил крышку нежней оси.Пришлось заказывать у производителя с доставкой по почте. Крышки нижней оси 2 шт.

Заодно заказал следующие запчасти:1) Крышку верхней оси 1 шт.

2) Втулки малые 4 шт. Прислали бабитовые.

3)Кольца воилочные 2 шт. (пыльники) на нижнюю ось.

4) Кольца стопорные пыльников 2 шт..

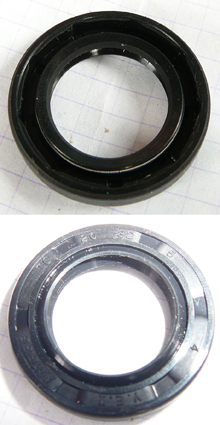

5) Манжета верхнего вала 1 шт. размер 20-32-5

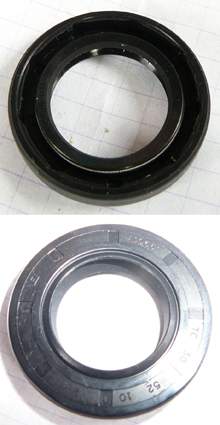

6) Манжеты 2 шт. нижнего вала размер 30-52-10

7) Прокладка верхней крышки 1 шт.

8) Прокладки нижних крышек 2 шт.

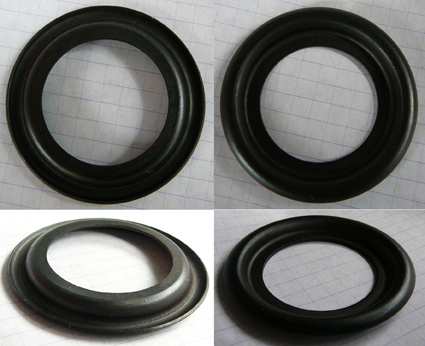

Осталось получить по посылторгу чашки на выходную ось. Одну из них разбил при монтаже. На будущее планирую выточить из стали.
Так как прислали бабитовые втулки решил попробовать их, родные капролоновые стояли 1994 г. Пришлось снова разобрать и собрать редуктор. Вот где добрым словом вспомнил своевременную замену болтов М на шлиц под ключ.Редуктор с заменёнными втулками.

При сборке прокладку редуктора не менял. Она была не рваная.Залил трансмиссионное масло.Испытал при копке картофеля.Всё отлично. Опасения, что будет слишком резво бегать (всётак на родной оси 19 зубьев, а здесь 15) не оправдались.

Завтра испытаю на бетономешалке.

Всё отлично.
